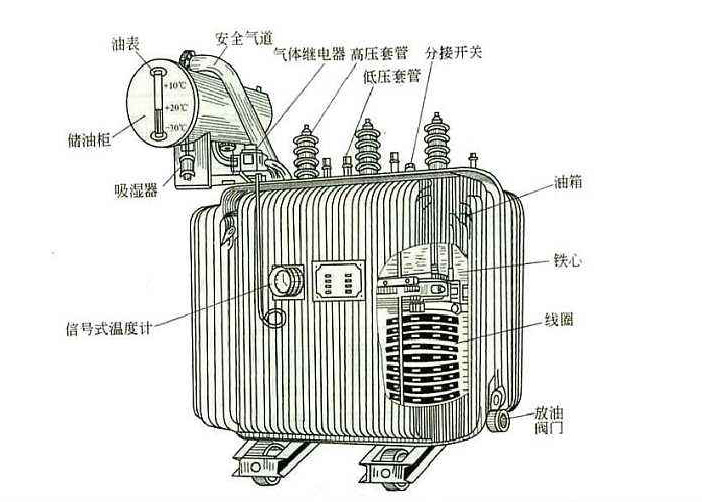

見過變壓器的伙伴可能知道變壓器并不是簡單的一個空箱子，它的里面是有餡的。今天R型變壓器生產廠家旗正電氣邀你了解“變壓器設備中各個部件有何作用？”詳情往下看吧！

1.油枕：變壓器油枕有三種形式：波紋式(1#站主變采用)、膠囊式(4#站主變采用)、隔膜式。作用：(1)為變壓器油的熱脹冷縮創造條件，使變壓器油箱在任何氣溫及運行狀況下均充滿油。

(2)為了使變壓器器身和套管下部能可靠地浸入油中，保證了安全運行，且可減小套管的設計尺寸

(3)變壓器油僅在油枕內與空氣接觸(有些還裝有膠蕙呼吸器),與空氣接觸面減少，便油的受潮和氧化機會減少，油枕內的油溫較油箱內油溫低，也使氧化速度變慢，有利于誠緩油的老化。

2.器身：變壓器鐵芯、繞組放置在充滿油的器身內，變壓器其他部件均安裝在器身上，器身就是變壓器的本體

3.套管：變壓器套管是變壓器箱外的主要絕緣裝置，變壓器繞組的引出線必須穿過絕緣套管，使引出線之間及引出線與變壓器外殼之間絕緣，同時起固定引出線的作用。因電壓等級不同，絕緣套管有純瓷套管、充油套管和電容套管等形式。

4.散熱器：增加油與空氣的接觸面積，起到對變壓器油散熱的作用

有載調壓機構：有載分接開關，是一種為變壓器在負載變化時提供恒定電壓的開關裝置。其基本原理就是在保證不中斷負載電流的情況下，實現變壓器繞組中分接頭之間的切換，從而改變繞組的匝數，即變壓器的電壓比，最終實現調壓的目。

5.電流互感器：電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

6.避雷器：避霞器的作用是用來保護電力系統中各種電器設備免受雷電過電壓、操作過電壓、工頻暫態過電壓沖擊而損壞的一個電器，避雷器在額定電壓下，相當于絕緣體，不會有任何的動作產生。當出現危機或者高電壓的情況下，避雷器就會產生作用，將電流導入大地，有效的保護電力設備。

7.壓力釋放閥：當油浸式變壓器在運行中出現故障時，由于線圈過熱，使一部分變壓器油汽化，變壓器油箱中壓力迅速增加，這時壓力釋放閥在2ms內迅速動作保護油箱不致變形或爆裂。

8.呼吸器：當油枕內的空氣隨變壓器油的體積膨脹或縮少時，排出或吸入的空氣都經呼吸器，呼吸器內的千燥劑吸收空氣中的水份，對空氣起過濾作用，從而保證油的清潔。

10.油溫表：反應變壓器上層油的溫度，一般較大型的變壓器裝設2-3個溫度表

11.體油溫、有載油溫、鐵芯溫度

12.油位表：顯示油枕內的油量多少
